Het idee is simpel. Neem een velomobiel. Monteer elektrische ondersteuning en voilá, een gezond en bruikbaar alternatief voor m'n auto op 2 x 50 km woon-werk verkeer. Met het vermogen van een halve stofzuiger, een gezonde dosis beweging en buitenlucht, een gangetje van zo'n 45 km per uur en als bonus een slinkende buik....;-) het leek me wel wat. Welkom op m'n blog over de weerbarstige start als prototype, over ouderwetse regelgeving, en de lol van comfortabel woon-werk verkeer fietsen als erg bruikbaar alternatief voor m'n auto...

dinsdag 21 oktober 2014

Bouw Sunrider II - 9 & Moving Traffic


Hmm...bij het 'posten' van dit bericht ging iets niet goed waardoor een aantal lezers wel de titel zagen maar geen tekst... :-(  Mijn excuses daarvoor, ik ben kennelijk wat onhandig geworden na m'n laatste blog een half jaar geleden. EEN HALF JAAR! Time flies. Een tweede poging:

Vanwege werk en privé prioriteiten is de voortgang van de Sunrider II bouw wel wat vertraagd maar zeker niet stil komen te staan. Regelmatig ben ik 's zaterdagochtend bij Alligt in Dronten bezig, maar dat is maar een halve dag en met Leo over velomobielen kletsen is ook erg gezellig...

De Sunrider staat intussen bij Tuv in Duitsland, in blijde afwachting van een street-legal keur. Een hoop gedoe, maar wel onderdeel van mijn 'project'. Omdat het zo lang stil was op m'n blog wellicht niet verkeerd om dat 'project' nog eens samen te vatten:
* Bouw van een veilige 45 km/u e-pedelec velomobiel.
* Geschikt voor 100 km/dag woon werk verkeer.
* Geschikt voor gemiddeld prestatie niveau.
* Legaal 45 km/u rijden met elektro-ondersteuning.

Ik kan het niet laten, even een zij-opmerking. Ik ben dit 'Moving Traffic' gaan noemen, waarbij 'Moving' verwijst naar lichamelijke beweging. 'Moving Traffic' versus 'Inactive Traffic' dus. Laatst zat m'n zus te mopperen over haar veranderend woon-werk verkeer. Ze was dagelijkse beweging gewend omdat ze met de fiets naar haar werk ging. Maar door ander werk is de afstand te groot geworden. En dus zit ze nu stil in de auto, veroordeeld tot 'Inactive Traffic', wég dagelijkse beweging.

Moving Traffic zou de oplossing kunnen zijn, maar de limiet van 'Moving Traffic' (b.v. fiets, velomobiel, al dan niet ondersteund) ligt bij 25 - 45 km/u. Daarboven is alleen 'Inactive Traffic' (b.v. bus, trein, auto, motor) mogelijk. Maar waarom zou er eigenlijk een limiet moeten zijn?? Het is uiteraard historisch zo gegroeid, maar afgezien daarvan, waarom mag een mens niet bewegen als het harder gaat? Denk aan een trapstel in plaats van een gaspedaal. De trappers drijven een generator aan, de wielen worden elektrisch aangedreven. De elektromotor wordt gestuurd wordt door de trapbeweging en gevoed wordt door de generator en accu's. Te leveren vermogen via trappers is naar behoefte instelbaar. Welk aandeel de trappers leveren is niet direct interessant, het gaat om bewegen tijdens je vervoer. Pas dit concept toe in een fiets, motor, auto, zeg het maar. M'n zus weer gelukkig met haar dagelijkse beweging...

Leuk filmpje in dit verband:

 Moving Traffic

Voor wie wat meer veiligheid zoekt, of bescherming bij regen - hetzelfde principe zou toegepast kunnen worden in:


of in:


of in... ;-)


Uiteraard is de velomobiel de te prefereren manier van Moving Traffic... :-) :-)


Ik dwaal weer te veel af, dat schiet niet op. Zoals hierboven gemeld, en in verband met mijn doel om legaal 45 km/u e-pedelec te rijden, staat de Sunrider inmiddels bij Tuv in Duitsland.
Tuv Keulen
Tuv Keulen.
Dan krijg je uiteraard te maken met regels die niet direct voor een velomobiel ontworpen zijn. Bijvoorbeeld: alle wielen moeten geremd zijn. Voor een driewieler van een paar 100 kg is dat misschien een goed idee, maar voor een velomobiel is remmen met het achterwiel gevaarlijk. De belasting van het achterwiel is laag en wordt nog lager tijdens het remmen, waardoor het wiel snel blokkeert. Als dat gebeurt verliest de velomobiel z'n koersvastheid en staat hij vrijwel direct achterstevoren, of in een willekeurige andere richting. Niet doen dus. Vrij laten rollen dat achterwiel. Daarom bedienen de beide remgrepen van de Sunrider alleen de voorwielen. Rechter handel remt het rechter voorwiel, linker handel remt het linker wiel. Ik kan met twee handen remmen en als een rem uitvalt hou ik nog de helft van het remvermogen over. De geometrie van de wielophanging laat dit toe, remmen met 1 voorwiel heeft nauwelijks effect op de koersstabiliteit.
Tuv gaat remproeven met de Sunrider uitvoeren. We zullen zien...

Inmiddels heb ik zo'n 100 km proefgereden en dat gaf weer de bekende 'big smile' op m'n gezicht. Heerlijk en mooi rustig ook. De Bafang doet geluidloos z'n werk en waarschijnlijk helpt de wat zwaardere bouw en doosconstructie van de Sunrider om resonanties te voorkomen. Het deksel rammelt nog wat maar dat krijgen we er wel uit. Wel veel windgeruis bij 45 km/u uiteraard, ik reed zonder Flevobike dakje. De ervaring van m'n vorige Sunrider leert dat dit dakje in combinatie met het lage ruitje voor me gelukkig veel windgeruis wegneemt.

Aanpassingen die de laatste maanden zijn uitgevoerd:

Aandrijving
De Bafang motor is definitief naar het vooronder verhuisd. De originele plek (op de trapas, het is tenslotte een trapas-motor) beviel niet. De afstand tussen de cranks (ook wel Q-factor genoemd) van de Bafang is aan de grote kant, het voelt niet prettig. Bovendien passen mijn maat 46 schoenen niet meer tussen de cranks en de wielkasten... De ketting-lijn loopt nu van de trapas naar de Bafang en daarvandaan naar de Rohloff naaf in het achterwiel. De Bafang is dus een tussen-as geworden.

250 W Bafang trapas motor

Trapas zonder motor...

en trapasmotor in het voor-onder.
Zet je schrap voor een stukje regelgeving... De huidige keuring regels zijn alleen toepasbaar op een voertuig dat zelfstandig (dus zonder mee te trappen) rijdt. Inactive Traffic dus. Dat gaat in 2017 veranderen maar op het moment is het niet anders. Dus is de Bafang voorzien van een gashandel waarmee inderdaad 'Inactive Traffic', dus zonder trappen, gereden kan worden. Maar ik wil 'Moving Traffic' rijden, als pedelec. Daarom is de controller software inmiddels aangepast zodat de Bafang als pedelec werkt tot 50 km/u: de motor ondersteunt het trappen, maar laat in deze 'mode' de Sunrider niet zelfstandig rijden. De mate van ondersteuning is instelbaar in 9 niveau's.
De gashandel wordt alleen bediend tijdens de keuring en kan wat mij aangaat daarna met verlof...

Verlichting
Tuv schrijft voor dat de verlichting aan moet staan zodra de motor spanning krijgt. Dat heeft nogal wat gevolgen voor de standaard kabelboom van de Sunrider. Na het nodige soldeerwerk heb ik een nieuw dashboardje gemaakt met daarop een sleutel schakelaar. Daarmee wordt zowel verlichting als motor aangezet. Omdat de tuimelschakelaars voor de verlichting vervielen ontstond ruimte op het dashboardje voor de display die de spanning van de verlichting-accu aangeeft. Eerst zat dit display wat onhandig onder m'n stoel bij de accu.  De overgebleven knoppen bedienen groot-licht, alarm knipper-licht en binnenverlichting.

Origineel dashboardje

Nieuw dashboardje, met sleutelschakelaar

Dimlicht bij de spiegels, groot licht en 'running lights' in de neus.

Bediening Rohloff naaf.
Aanvankelijk was de Rohloff naaf voorzien van een servo motor om te schakelen, bediend door twee knopjes op de stuur handel. De controller van deze servomotor bleek echter niet beveiligd te zijn voor onjuiste polariteit... Je voelt hem al aankomen, plus en min verwisseld, controller stuk. De kosten van een nieuwe unit ging me wat te ver, dus uiteindelijk besloten om de standaard handbediening van de Rohloff naaf te gebruiken, in combinatie met het draaibare handvat van Flevobike en een mooi gedraaid aluminium busje van Alligt om alles te borgen - het geheel ziet er best geslaagd uit vind ik en schakelt prima.

Oorspronkelijke servo-bediening Rohloff naaf

Draaibaar handvat voor bediening Rohlof naaf

Spiegel/verlichting unit.
Ik hou van wat grotere spiegels voor een goed beeld wat er achter me gebeurt. Tuv schrijft ze ook voor. Grote spiegels vragen een stabiele bevestiging. Bij m'n vorige Sunrider was dat niet het geval waardoor de spiegels regelmatig verkeerd stonden. Ergernis. Voor de Sunrider II heeft Leo een framepje gefreesd waarop de spiegels, de koplampen en richting aanwijzers gemonteerd zijn. Werkt goed zo. Uiteindelijk wil ik hiervoor nog een stroomlijn-kap voor maken maar dat zal even moeten wachten.

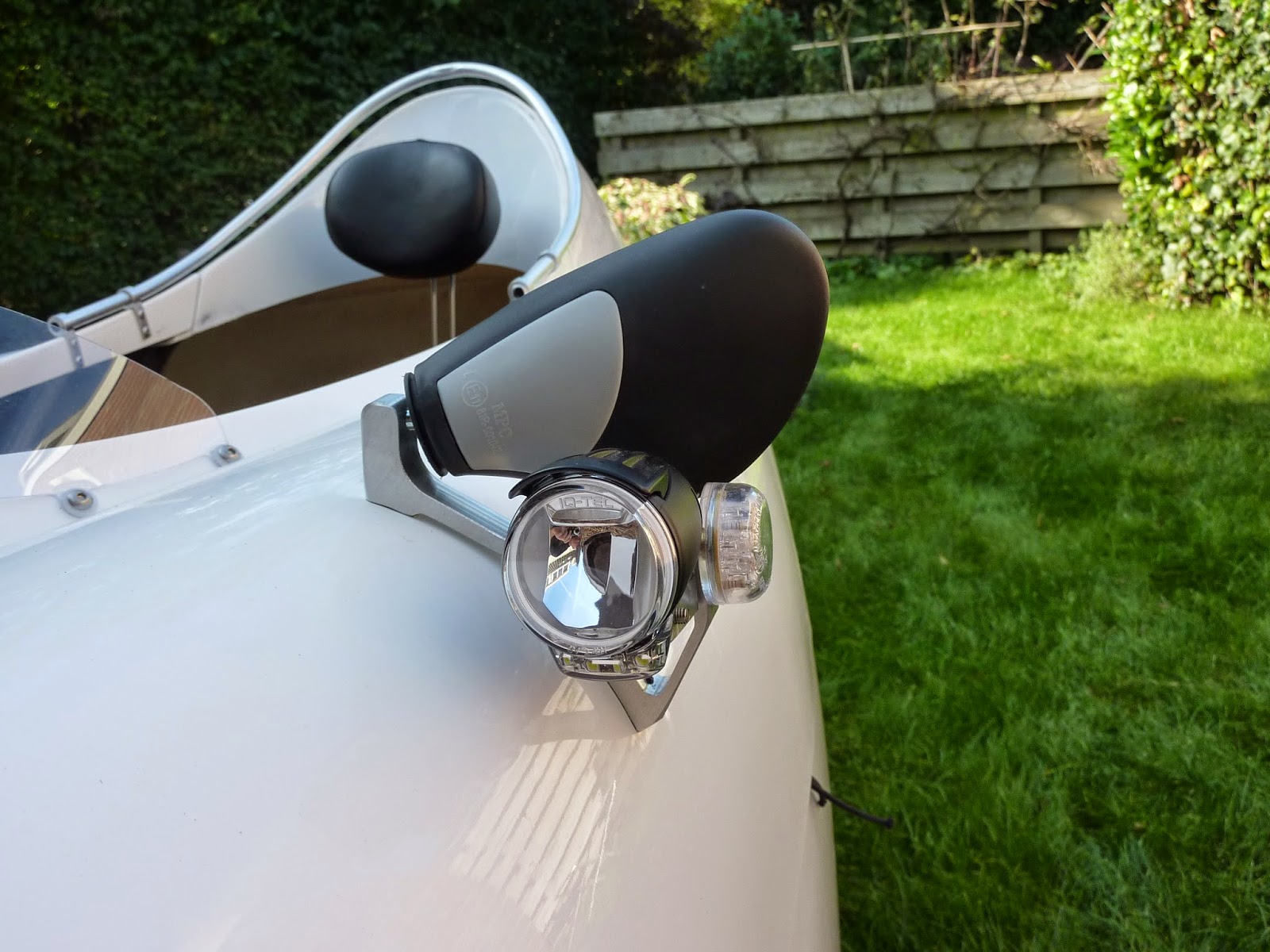

Spiegel - koplamp - knipperlicht unit

Cycle analist
De display van de Bafang motor geeft maar beperkte informatie.Bovendien werkt de indicatie van de resterende accu-lading niet echt goed. Daarom heb ik een Cycle analist gemonteerd waarop veel beter valt af te lezen wat de accu doet. Op deze manier kunnen we ook gaan zoeken naar de overbreng verhoudingen waarbij ik een prettig traptempo heb en de Bafang het efficiëntste werkt.

Bafang display en Cycle Analist




Tja... en verder zal ik wat geduld moeten hebben nu. Ik verwacht dat de Tuv keuring zeker een maand in beslag zal nemen, dus tot die tijd zal ik ook weinig nieuws te melden hebben. Daarna des te meer denk ik...
